武汉太阳成集团tyc122cc为您解说电缆故障测试仪操作步骤和测试时必要把稳的问题，电缆故障测试仪合用于丈量各类分歧截面,分歧介质的各类资料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。

　　电缆故障测试的根基步骤：

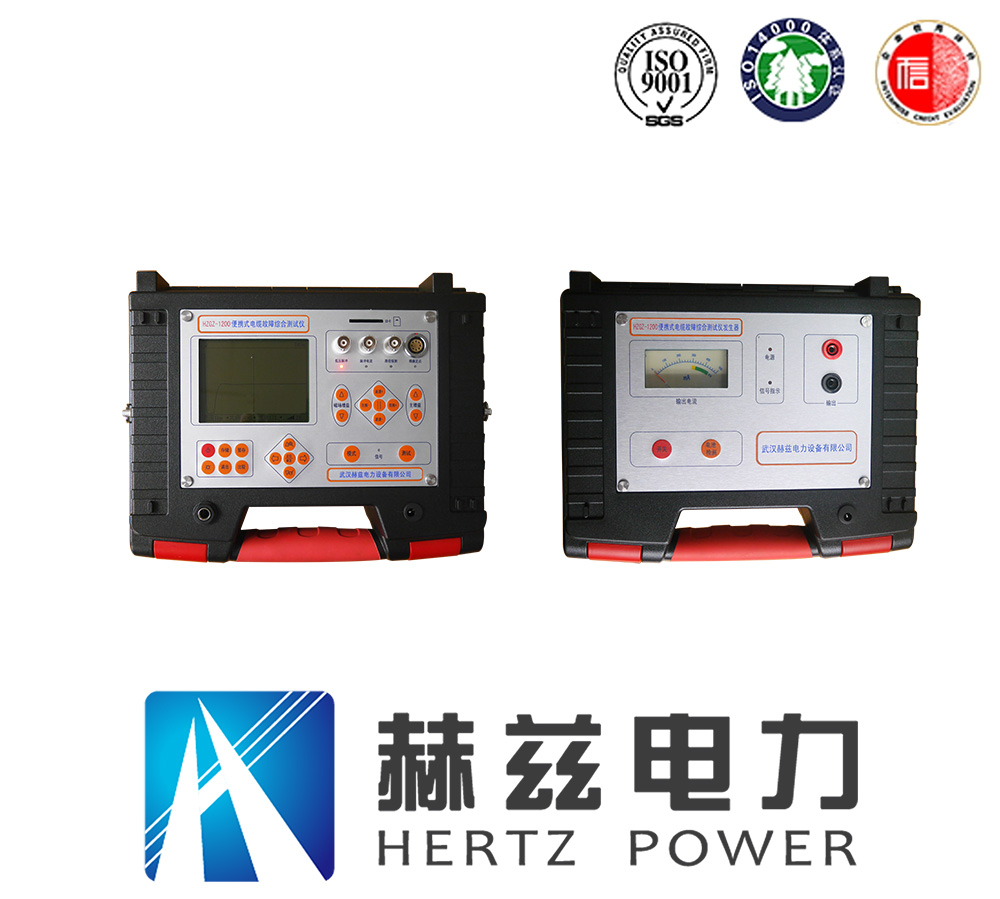

　　电缆故障测试仪

　　(1)、搞明显故障产生的原因及电缆根基情况，例如是运行产生故障还是预试产生故障，是新电缆还是运行功夫很长的电缆，电缆的或许长度，电缆中央有没有接头，电缆以前有没有出现过故障，电缆是直埋还是在电缆沟铺设，以及电缆类型等等。

　　(2)、肯定要搞明显，电缆两端必须与其它线路断开，确保电缆无电，电缆周围环境处于安全状态。

　　(3)、测试人员必须把稳，每次与电缆接线前，将电缆各相线与地用短路线衔接放电，放电时必须先将短路线一端接地，另一端别离接电缆各相线放电。对于其它电器，例如电容器，试验变压器等，接线及去掉衔接线前也要把稳先放电，后接线。总之，要形成操作习惯，不怕麻烦，每次操作前，先把稳操作电器有无与电路衔接，先放电再操作。

　　(4)、测试时，吓酌闪测仪低压脉冲职能，对电缆各相别离进行全长测试，看三相对铠装测试时，测试波形是否一致。对大部门高阻故障，各相测试波形是一致的。对低阻故障以及存在断相故障的高阻故障，故障相测试波形与测试的电缆全长就不一致，这样就能够直接用低压脉冲测试出故障距离。

　　(5)、用高压闪络法测试时，不论电缆故障是高阻故障，还是低阻故障，均可用高压冲闪法进行测试。对于用低压脉冲可能直接测试出故障距离的低阻或断线故障，通常也要用高压冲闪进行验证测试及故障点定点。

　　高压闪络法测试时，要把稳，不论电缆是单相故障还是多相有故障，对一根故障相测试时，其它的电缆相线要与电缆铠装短路，以削减其它电缆的滋扰，提高测试精度。

　　(6)、高压闪络法测试结束，确定了故障距离，就能够进行故障定点。选取声磁同步定点仪时，故障定点与蹊径探测工作能够同步进行。

　　2、把稳测试安全问题

　　故障测试安全问题分为测试人员安全及设备安全。测试人员安全要把稳仪器的接地和放电，设备安全重要是正确接线，除了按说明书要求操作表，把稳理解下面几点：

　　(1)、“一点接地”与“多点分隔接地”：闪测仪高压冲闪法测试时，要求高压回路一点接地，即高压试验变压器、电容器的接地端直接连到电缆铠装(铠装要接地)，要用较短的线直接接铠装，不要连线过长，这重要是为了保障测试波形的尺度，便于分析。对于操作箱、闪测仪等我们要直接操作的仪器，；そ拥叵吣芄涣肀碛昧呓拥，通常不要与高压接地线衔接在一路，这样就能保障高压接地线万一没有接好地时，操作人员的安全。

　　(2)、安全放电问题：高压冲闪法测试时，重要放高压脉冲电容器和测试电缆的高压电。要用带电阻的放电棒放电。用接地绝缘棒直接放电，冲击电流过大，会影响高压脉冲电容器的使用寿命。

　　(3)、直流供电：用带直流供电职能的闪测仪，测试时尽量用直流供电进行高压测试，这样能够预防高压冲击电流通过互换电源线对闪测仪的冲击。
